Исследователи Массачусетского технологического института (MIT) разработали метод строительства, вдохновлённый японским искусством оригами. Вместо привычных строительных элементов они используют модули, которые вырезают из плоских металлических листов, сгибают и соединяют в пространственные конструкции. Такой подход позволяет создавать лёгкие, жёсткие и достаточно прочные сооружения без массивных опор и сложных сварочных работ.
Новая технология может упростить строительство временных укрытий после стихийных бедствий, а в перспективе пригодиться при изготовлении деталей самолётов, космических аппаратов и архитектурных конструкций. При этом отдельные элементы удобно перевозить в плоском виде, а для сборки на месте достаточно простых ручных инструментов.
Как работает металлическое оригами
На первый взгляд идея кажется простой: взять лист металла, согнуть его в нужных местах и получить объёмную деталь. Однако обычные складчатые конструкции нередко оказываются недостаточно жёсткими, чтобы выдерживать серьёзные нагрузки. Инженерам MIT удалось решить эту проблему благодаря особой геометрии и модульному принципу сборки.
В основу разработки легли складчатые геометрические узоры, которые художник и исследователь Рон Реш (Ron Resch) изучал ещё в 1960-х годах. Подобные узоры состоят из повторяющихся геометрических элементов, способных образовывать сложные трёхмерные поверхности.
Вместо того чтобы сгибать один большой металлический лист, команда разделила конструкцию на множество небольших деталей. Каждая из них представляет собой отдельный складчатый модуль. Два элемента характерной треножной формы соединяют в единый блок, который после сборки становится геометрически зафиксированным и не может свободно менять форму.
Затем отдельные блоки объединяют в пространственную решётку. Переплетаясь, они формируют прочную оболочку, способную распределять нагрузку по всей конструкции. Благодаря этому сооружение может обходиться без центральных опорных колонн, а расход материала сокращается.
Согласно компьютерному моделированию, конструкции, созданные по новой методике, примерно в 3,5 раза жёстче некоторых других складчатых систем, вдохновлённых оригами. При этом для их изготовления требуется примерно на треть меньше материала.
От цифровой модели до готового сооружения
Одна из главных сложностей при создании конструкций необычной формы заключается не только в выборе материала, но и в проектировании. Нужно рассчитать геометрию каждого элемента так, чтобы детали можно было изготовить, сложить и соединить друг с другом без ошибок.
Для решения этой задачи исследователи разработали автоматизированный вычислительный алгоритм. Он преобразует проект будущего сооружения в набор отдельных модулей, учитывая возможность изготовления и последующей сборки каждого элемента.

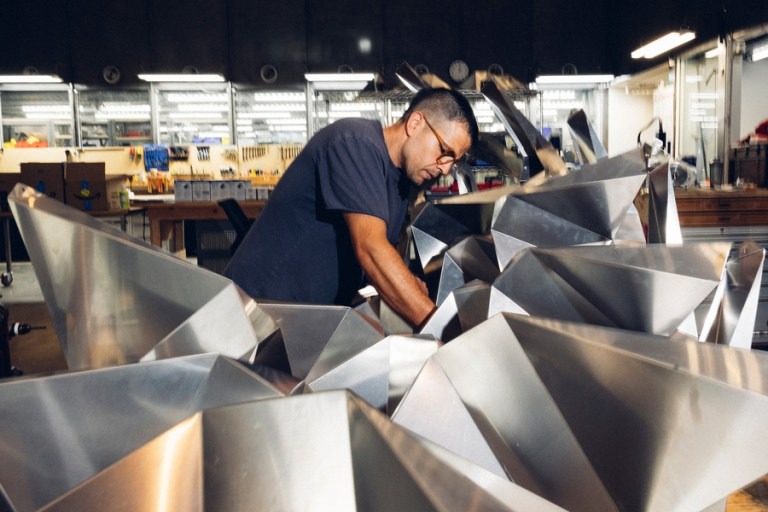

Полученные цифровые чертежи можно передать станку с числовым программным управлением (ЧПУ), который вырезает заготовки из плоских металлических листов. После этого детали сгибают и собирают в единую конструкцию.
При монтаже не требуется сложное сварочное оборудование или специальная строительная техника. Модули соединяются с помощью обычных ручных инструментов, например отвёрток. Более того, геометрия деталей устроена таким образом, что при сборке они естественным образом занимают правильное положение. Это помогает уменьшить вероятность ошибок и упрощает работу даже для людей без профессионального строительного опыта.
Испытание в реальных условиях

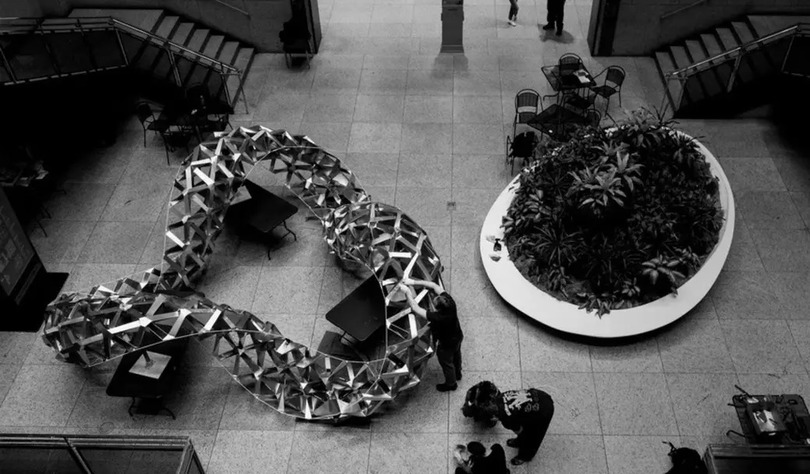

Чтобы показать, что технология пригодна не только для лабораторных экспериментов, команда изготовила крупную скульптуру из складчатого алюминия. Её длина составляет около 23 футов — примерно 7 метров. Конструкцию подвесили под потолком атриума Бостонской публичной библиотеки.
Особенно показательной оказалась скорость монтажа: команда, участники которой не имели профессионального опыта в строительстве, собрала сооружение размером с комнату всего за несколько дней.
Этот проект продемонстрировал, что принципы структурного оригами можно масштабировать далеко за пределы небольших моделей. Впрочем, создание скульптуры — ещё не то же самое, что строительство полноценного здания. Исследователям предстоит проверить технологию на более крупных сооружениях и оценить её характеристики в реальных условиях эксплуатации.
Где пригодится новая технология
Одно из наиболее перспективных направлений — строительство временных укрытий после землетрясений, наводнений и других катастроф. В таких ситуациях скорость имеет решающее значение: людям необходимо как можно быстрее предоставить безопасное место для проживания, а строительные материалы часто приходится доставлять в труднодоступные районы.
Складчатые металлические модули можно перевозить в компактном плоском виде, а затем собирать непосредственно на месте. Это потенциально позволит сократить расходы на логистику и ускорить возведение сооружений там, где применение тяжёлой строительной техники затруднено.
Но возможности технологии не ограничиваются временными постройками.
- Авиация и космонавтика. Лёгкие и жёсткие конструкции могут найти применение при изготовлении корпусов и других элементов самолётов и космических аппаратов, где снижение массы особенно важно.
- Современная архитектура. Модульные элементы можно использовать для создания необычных фасадов, внутренних перегородок и панелей, поглощающих звук.
- Робототехника. Принципы складчатых конструкций могут помочь при разработке модульных роботов и компактных механических систем.
- Экологичное строительство. Сокращение расхода материала потенциально уменьшает количество отходов и углеродный след производства.
Все эти направления пока следует рассматривать как возможные области применения, а не как уже реализованные коммерческие решения.
Что будет дальше
Следующий этап работы — испытания более крупных конструкций, предназначенных непосредственно для архитектурного применения. Исследователи также намерены изучить более сложные формы модулей, которые могут обеспечить дополнительную жёсткость и прочность, и создать удобный интерфейс для проектирования.
Главная ценность разработки заключается в объединении нескольких процессов в единую систему: компьютерного проектирования, цифрового производства и простой сборки. Вместо того чтобы создавать сложную конструкцию из множества уникальных деталей и подгонять их на строительной площадке, инженеры могут заранее рассчитать геометрию модулей и изготовить их с высокой точностью.
Конечно, прежде чем металлическое оригами станет распространённым способом строительства зданий, необходимо подтвердить его надёжность при длительных нагрузках и различных условиях эксплуатации. Однако уже сейчас работа MIT показывает, что складчатая геометрия может стать не просто эффектным дизайнерским приёмом, а практическим инструментом инженерии.
