Традиционная 3D-печать строит объекты слой за слоем — и именно в этих швах часто скрывается слабость готовой детали. Учёные из Университета Юты нашли элегантное решение: они «выпекают» всю форму внутри материала за один лазерный импульс с помощью специальной голографической маски. Процесс занимает около 20 секунд — в десятки раз быстрее, чем другие лазерные методы.
Как работает голографическая 3D-печать
Технология выросла из классической фотолитографии — метода, которым уже десятилетиями создают микрочипы. В плоской версии лазерный свет проходит через маску, которая блокирует ненужные участки фоторезиста, а нужные затвердевают.
Чтобы перенести идею в объём, лазер должен пройти сквозь весь материал и одновременно «сшить» полимерные молекулы в нужном трёхмерном пространстве. Проблема в том, что обычный материал не идеально прозрачен: он рассеивает и отклоняет свет, изображение размывается.
Команда Раджеша Менона (Rajesh Menon) из Департамента электротехники и вычислительной техники Университета Юты вместе с Даджуном Лином (Dajun Lin) решила эту задачу с помощью наноразмерной маски-линзы. Она специально рассчитана, чтобы компенсировать дифракцию и направлять энергию лазера точно в те объёмы, которые станут готовой деталью.
Материал — фоторезист SU-8, состоящий из длинных полимерных цепочек. Под действием лазера они сшиваются и затвердевают. Необлучённые участки просто смываются растворителем, оставляя только нужную форму.
Раджеш Менон описывает процесс образно: «Маска работает как формочка для печенья — вырезает сложную фигуру из толстого «теста». А лазер одновременно «запекает» это тесто изнутри, поэтому готовая деталь получается физически прочной».
Что уже удалось напечатать

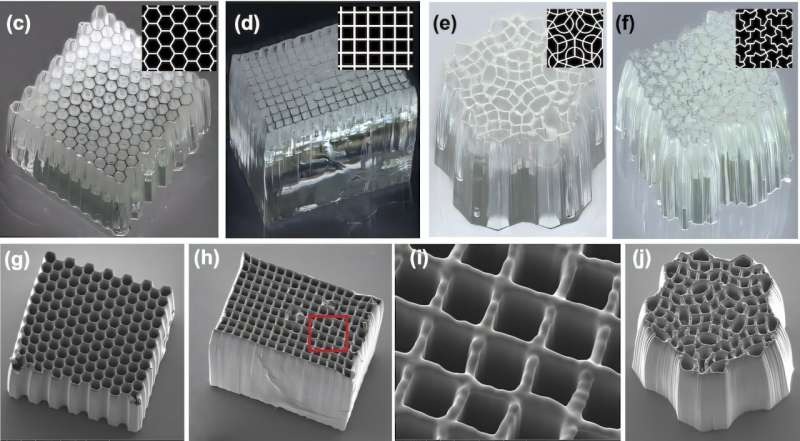

Исследователи создали массивы микротрубок диаметром отдельных элементов всего 6 микрометров и с соотношением сторон (высота к характерному размеру в плоскости) до 120:1. Такие «протяжённые 2D»-структуры (полностью контролируется форма в длину и ширину, а высота задаётся толщиной материала) идеально подходят для решётчатых паттернов с тончайшими деталями в плоскости, вытянутыми в третье измерение.
Учёные напечатали несколько разных решётчатых узоров и проверили их свойства. Микротрубки успешно выдержали тесты на сжатие, показав хорошую механическую прочность. Кроме того, они продемонстрировали ярко выраженный капиллярный эффект — способность самопроизвольно переносить жидкость по тонким каналам. Это важное свойство для будущих микрофлюидных устройств.
Печать нескольких изделий идёт практически на конвейере: одна экспозиция — одна готовая деталь, и так раз за разом.
Перспективы и планы
Сейчас команда работает над тем, чтобы перейти от «протяжённых 2D» к полноценной трёхмерной печати, где можно будет свободно управлять формой во всех трёх измерениях. Если это удастся, метод может стать основой для быстрого и экономичного производства сложных микроструктур — от биомедицинских имплантатов и микрофлюидных чипов до оптических элементов и миниатюрных механических устройств.
Главные преимущества новой технологии — отсутствие слабых межслойных швов, высокая скорость и возможность создавать очень тонкие и высокие структуры, которые традиционным послойным методом сделать сложно или невозможно без потери качества.
