Традиционная компоновка настольного компьютера не всегда обеспечивает лучшее охлаждение компонентов. Энтузиасты с YouTube-канала TrashBench проверили, что произойдёт, если отказаться от привычного расположения видеокарты и переместить её непосредственно к боковым вентиляторам корпуса. Результат оказался впечатляющим: температура графического процессора снизилась на 16,7 °C, а самой горячей точки чипа — почти на 20 °C.
Как проводился эксперимент
Для испытаний использовали видеокарту Asus ROG Strix GeForce RTX 3080, установленную в корпусе с двумя изолированными камерами. Система охлаждения включала три боковых вентилятора, подающих воздух внутрь, один задний вентилятор для отвода нагретого воздуха и систему жидкостного охлаждения процессора с радиатором размером 360 мм в верхней части корпуса.
Главная идея эксперимента заключалась в том, чтобы менять расположение самих компонентов, не перемещая корпусные вентиляторы. Для этого энтузиасты воспользовались удлинительными кабелями PCIe, позволяющими подключать видеокарту к материнской плате на расстоянии от её обычного слота.
Каждую конфигурацию проверяли под нагрузкой: одновременно запускали тест 3DMark Time Spy и архиватор 7-Zip, задействовав 12 потоков процессора. Скорость вращения всех вентиляторов оставалась неизменной. Испытание длилось десять минут, а для сравнения использовали средние температуры за последние пять минут.
Такой подход позволял оценить влияние расположения компонентов на охлаждение без постоянного изменения скорости вентиляторов.
Как расположение видеокарты повлияло на температуру
Сначала видеокарту разместили на дне корпуса. Для этого пришлось снять нижнюю сетчатую панель, поскольку она мешала вращению вентиляторов самой карты. Температура графического процессора практически не изменилась, зато температура процессора снизилась примерно на 4 °C, а модулей питания материнской платы (VRM) — на 7 °C.
Затем проверили традиционный вариант вертикального монтажа видеокарты. Он дал небольшое улучшение для некоторых остальных компонентов, но температура самого графического процессора, напротив, немного выросла.

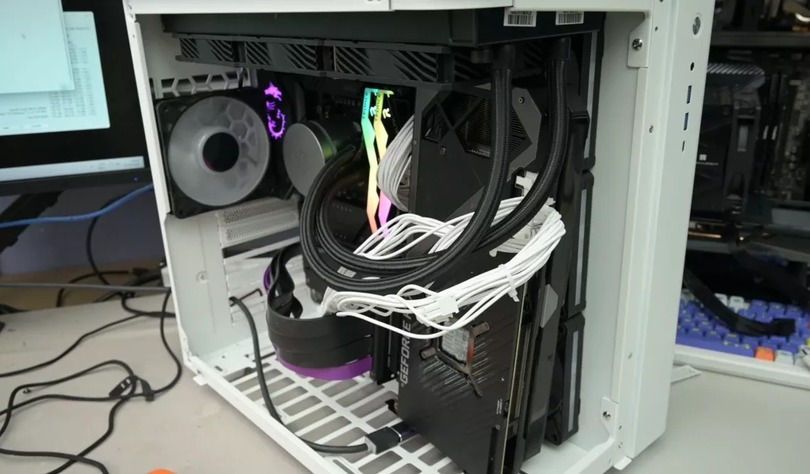

Настоящий прорыв произошёл, когда RTX 3080 переместили непосредственно к боковым вентиляторам, нагнетающим свежий воздух внутрь корпуса.
Результаты оказались следующими:
- Температура GPU снизилась на 16,7 °C.
- Температура самой горячей точки графического чипа (hotspot) уменьшилась на 19,3 °C.
- Температура видеопамяти снизилась на 14 °C.
- Температура модулей питания материнской платы упала примерно на 8 °C.
- Температура центрального процессора выросла всего на 1,1 °C.
Таким образом, нестандартное размещение позволило существенно улучшить охлаждение видеокарты и одновременно снизить нагрев подсистемы питания материнской платы. Перемещение карты в заднюю камеру корпуса, за боковые вентиляторы, тоже дало положительный эффект, но оказалось менее эффективным.
Почему это работает
Секрет заключается в организации воздушных потоков. Видеокарта выделяет значительное количество тепла, а её собственные вентиляторы забирают воздух из пространства внутри корпуса. Если этот воздух уже нагрет другими компонентами или поступает к карте с трудом, эффективность охлаждения снижается.
Когда видеокарту размещают непосредственно перед боковыми вентиляторами, она получает более прямой доступ к прохладному воздуху из помещения. Её системе охлаждения больше не приходится в такой степени зависеть от температуры воздуха внутри корпуса.
При этом важно различать несколько температурных показателей. Температура GPU характеризует нагрев графического процессора в целом, hotspot отражает температуру наиболее горячей области кристалла, а VRAM — нагрев видеопамяти. Эти показатели связаны между собой, но не обязаны меняться одинаково.
Эксперимент также показывает, почему одно лишь вертикальное расположение видеокарты не гарантирует улучшения охлаждения. Важнее то, где именно находится карта относительно входящего воздушного потока и насколько свободно воздух циркулирует вокруг её радиатора.
Можно ли одновременно улучшить охлаждение процессора и видеокарты?
После испытаний видеокарты энтузиасты решили проверить, как на результаты повлияет изменение направления воздушного потока через радиатор процессора.
Вместо того чтобы перемещать радиатор и тем самым вносить дополнительные изменения в конструкцию, они развернули его вентиляторы: изначально они выводили воздух наружу, а теперь начали нагнетать его внутрь корпуса.
Температура процессора снизилась примерно на 6 °C. Однако возникла другая проблема: видеокарта стала получать нагретый воздух от радиатора, из-за чего её охлаждение ухудшилось.
Следующим шагом стало объединение двух решений: радиатор процессора работал на приток воздуха, а видеокарта находилась рядом с боковыми вентиляторами. Такая конфигурация обеспечила более сбалансированный результат. Температура процессора оказалась на 3,3 °C ниже исходной, а температура hotspot видеокарты снизилась на 14 °C.
Правда, максимального эффекта для графического процессора добиться уже не удалось. Тем не менее этот вариант оказался интересен тем, что позволил улучшить охлаждение сразу двух главных компонентов компьютера.
Стоит ли менять привычную компоновку ПК?
Результаты TrashBench наглядно демонстрируют, что эффективность охлаждения зависит не только от количества вентиляторов, размеров радиаторов и скорости их вращения. Иногда существенную роль играет сама геометрия системы: расположение компонентов относительно друг друга и направление движения воздуха.
Однако воспринимать снижение температуры на 17–19 °C как гарантированный результат не стоит. Эксперимент проводился на одной видеокарте и в одном корпусе, а сами авторы признают, что испытания не были строго научными. В других системах результат может оказаться совершенно иным — многое зависит от конструкции корпуса, характеристик вентиляторов и особенностей охлаждения конкретной видеокарты.
Кроме того, улучшение температур одного компонента способно ухудшить условия охлаждения другого. Поэтому оценивать эффективность новой компоновки следует по всей системе, а не только по показаниям GPU.
Главный вывод прост: оптимальное охлаждение компьютера определяется не столько привычным расположением комплектующих, сколько тем, насколько эффективно свежий воздух поступает к наиболее горячим компонентам. И иногда нестандартная компоновка оказывается эффективнее традиционной.
