Инженеры Массачусетского технологического института (MIT) разработали гибкий сенсор, который способен восстанавливать цифровую трёхмерную модель собственной поверхности при сгибании, скручивании и складывании. В основе технологии лежат оптические волокна, встроенные в эластичный силикон. Они отслеживают деформации материала с помощью света, а специальный алгоритм преобразует полученные данные в цифровое изображение.
Разработка может найти применение в мягкой робототехнике, системах управления виртуальными персонажами и медицинской реабилитации. Ещё одна важная особенность — сенсор сохраняет способность реконструировать общую форму даже после повреждения некоторых волокон.
Как работает мягкий сенсор
В традиционных системах захвата движений обычно применяются жёсткие датчики, закреплённые на одежде или непосредственно на объекте. Новая разработка MIT устроена иначе: её чувствительная поверхность целиком состоит из гибких компонентов, которые не мешают материалу свободно изгибаться.
Основу устройства составляют оптические волокна с эластичным резиновым сердечником и внешней оболочкой из чёрной резины. Исследователи специально сделали одну сторону сердечника шероховатой. Благодаря этому волокно по-разному реагирует на изгибы в различных направлениях.
Когда волокно изгибается, часть проходящего через него света рассеивается. Измеряя интенсивность света на выходе, система определяет характер деформации. Шероховатая поверхность усиливает чувствительность к направлению изгиба, что позволяет точнее оценивать кривизну волокна.
Однако одного волокна недостаточно, чтобы восстановить форму целой поверхности. Для решения этой задачи инженеры встроили множество световодов в растягивающийся силиконовый лист.
Почему расположение волокон имеет значение
Реконструкция трёхмерной поверхности требует не только точных измерений, но и правильного расположения чувствительных элементов. Если волокна размещены неудачно, система может испытывать трудности с различением похожих деформаций.
Чтобы найти оптимальную конфигурацию, исследователи использовали компьютерное моделирование. Они сравнили несколько схем размещения волокон, в том числе шахматную и зигзагообразную. Наиболее эффективной оказалась определённая зигзагообразная конфигурация, позволяющая лучше распознавать сложные изменения формы.
Затем команда изготовила физический прототип. Светодиоды направляют свет в волокна, а датчики на противоположных концах измеряют его интенсивность. Электронная плата собирает и усиливает сигналы, после чего программный алгоритм преобразует их в трёхмерную модель поверхности.
Во время испытаний исследователи сгибали лист по диагонали в разных направлениях. Цифровая модель следовала за изменениями формы материала, практически в реальном времени отображая его деформацию.
Точность менее четырёх миллиметров
Для оценки точности сенсора учёные также использовали формы, изготовленные на 3D-принтере. Гибкий лист размещали поверх объектов с заранее заданной геометрией, а затем сравнивали реальную поверхность с её цифровой реконструкцией.
По словам аспиранта MIT в области машиностроения Цифаня Юя (Qifan Yu), ошибка восстановления формы составила менее 0,4 сантиметра, то есть 4 миллиметров.
Для сравнения: в системах, использующих жёсткие датчики, ошибки могут составлять около 1–2 сантиметров. Таким образом, новый подход потенциально позволяет добиться более точного отслеживания формы при сохранении гибкости чувствительной поверхности.
Особенно примечательно, что сенсор продолжал восстанавливать общую геометрию даже после того, как некоторые встроенные волокна были перерезаны или отсоединены. Это повышает устойчивость технологии к локальным повреждениям, хотя не означает, что она может без потери точности работать при любом количестве неисправных элементов.
От мягких роботов до медицинской реабилитации
Одно из перспективных направлений применения разработки — создание одежды, отслеживающей движения человека. Такая система могла бы передавать движения пользователя виртуальному персонажу в видеоигре или использоваться для дистанционного управления роботом.

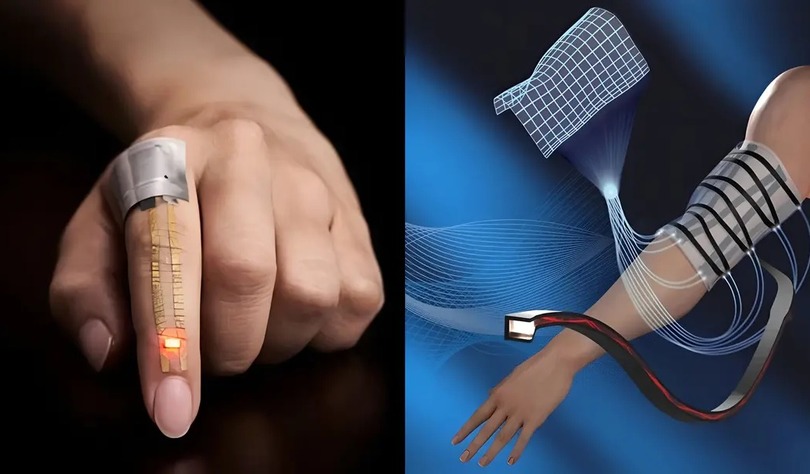

Не менее интересна медицинская сфера. Гибкий сенсор можно обернуть вокруг руки или ноги пациента, чтобы измерять амплитуду движений и отслеживать изменения подвижности в процессе реабилитации.
Например, физиотерапевт сможет сравнивать результаты обследований, проведённых на разных этапах восстановления. Это позволит объективнее оценивать динамику движений и эффективность восстановительных упражнений.
Соавтор исследования Кейтлин Беккер (Kaitlyn Becker), доцент кафедры машиностроения MIT, отмечает, что подобная технология может помочь специалистам сопоставлять результаты обследований пациентов в течение длительного времени.
В отличие от традиционных систем захвата движений, для которых часто требуется специальное оборудование и жёсткие датчики, мягкая сенсорная поверхность потенциально удобнее для использования непосредственно на теле человека.
Что изменится в следующих версиях
Пока у технологии есть ограничение: диаметр используемых оптических волокон составляет около одного миллиметра. Исследователи планируют уменьшить его до десятков микрометров — величины, сопоставимой с толщиной тонких человеческих волос.
Более тонкие волокна позволят разместить в силиконовом листе значительно больше чувствительных элементов. Это, в свою очередь, должно повысить детализацию реконструкции и помочь точнее отслеживать мелкие движения тела.
Результаты исследования опубликованы в научном журнале Advanced Intelligent Systems.
Разработка MIT демонстрирует, как оптические технологии могут превратить обычный гибкий материал в поверхность, способную отслеживать собственную форму. Если исследователям удастся уменьшить размеры волокон и усовершенствовать систему обработки сигналов, такие сенсоры смогут стать важным инструментом для мягкой робототехники, виртуальной реальности и персонализированной реабилитации.
