Исследователи из Национального университета Сингапура разработали технологию, которая позволяет превратить обычную ткань в полноценный сенсорный дисплей. Прототип рукава демонстрирует изображения и видео, реагирует на прикосновения и беспроводным способом подключается к другим устройствам. При этом материал сохраняет гибкость, воздухопроницаемость и возможность стирки.
Разработка открывает новые перспективы для носимой электроники: в будущем взаимодействовать со смартфоном, получать сведения о состоянии здоровья и управлять цифровыми устройствами можно будет буквально через одежду.
Как работает сенсорный экран из ткани
Главная особенность новой технологии заключается в том, что электронные компоненты интегрированы непосредственно в волокна. В отличие от привычных экранов смартфонов и ноутбуков, которым необходима плоская жёсткая поверхность, текстильный дисплей можно вплести в одежду подобно обычной нити.
Команда Колледжа дизайна и инженерии Национального университета Сингапура создала специальное электронное волокно, которое одновременно выполняет две функции: формирует пиксели изображения и регистрирует прикосновения.
«Нам удалось создать графический интерфейс из электронных компонентов в форме волокон — похожих на традиционную пряжу, но с гораздо более сложными электронными возможностями», — объяснил доцент Худи́ев (Khudiyev), участвовавший в разработке.
Чтобы реализовать эту концепцию, учёные разработали особый способ соединения микрочипов. Сначала на тонких изолированных проводах создаются точно определённые контактные площадки. Лазер открывает нужные участки, после чего специальный процесс смачивания поверхности направляет расплавленный припой к заданным точкам соединения.
Благодаря этому методу исследователям удалось объединить более 5000 микрочипов, создав свыше 20 000 электрических соединений.
Затем цепочку взаимосвязанных цифровых светодиодов встроили в многослойное волокно с помощью технологии термического вытягивания. Этот метод позволяет формировать сложную структуру материала, сохраняя точность расположения электронных элементов.
В результате получилось волокно толщиной около одного миллиметра и длиной до 10 метров, внутри которого размещены слои, отвечающие за отображение информации и распознавание касаний.
Какие возможности получил текстильный дисплей

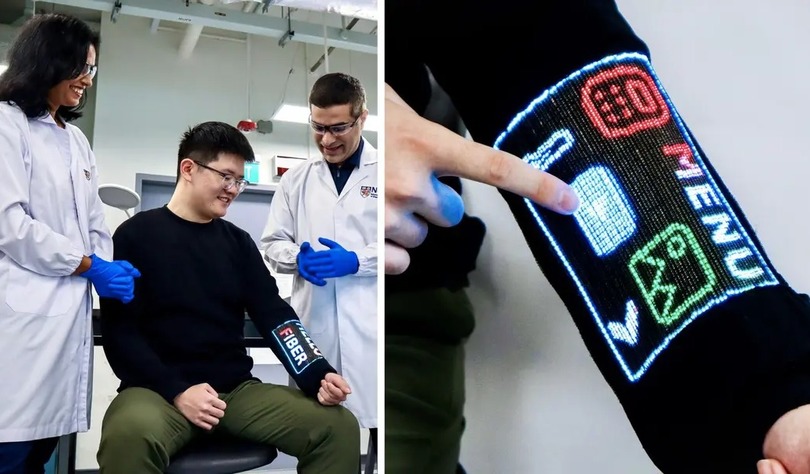

Для демонстрации технологии исследователи встроили в рукав 54 специальных волокна. Каждое из них содержит 96 светодиодов, благодаря чему удалось сформировать цветной дисплей разрешением 96 × 54 пикселя.
Размер экрана составляет 168 × 105 мм. Он обновляет изображение со скоростью 30 кадров в секунду и поддерживает 8-битную глубину цвета, то есть 256 уровней для каждого цветового канала.
Этого достаточно для демонстрации изображений и видеороликов, хотя по разрешению такой экран пока значительно уступает современным смартфонам.
Сенсорная функция реализована с помощью отдельного слоя под светодиодами. Когда человек нажимает на поверхность волокна, электрическая цепь замыкается. Система определяет место прикосновения, после чего загорается соответствующий пиксель.
При этом дисплей способен регистрировать несколько касаний одновременно. Каждое волокно имеет собственный канал управления, поэтому неисправность одной линии не обязательно нарушит работу соседних элементов.
Помимо пиксельных волокон, команда встроила в ткань дополнительные электронные нити. Они содержат микрофон, динамик и датчики, которые отслеживают движение, определяют направление на магнитный север, измеряют температуру и оценивают яркость окружающего освещения.
Таким образом, речь идёт не просто о гибком экране, а о многофункциональной электронной системе, интегрированной в текстиль.
Можно ли стирать одежду с таким экраном?
Один из главных вопросов, возникающих при разработке носимой электроники, — насколько комфортно и практично пользоваться ею в повседневной жизни.
Жёсткие электронные компоненты плохо сочетаются с мягкой тканью: одежда должна сгибаться, пропускать воздух и выдерживать обычные бытовые нагрузки. Кроме того, электронные устройства, встроенные в предметы гардероба, необходимо защищать от влаги.
По данным разработчиков, новый текстильный дисплей сохраняет гибкость и воздухопроницаемость обычной одежды, а также допускает стирку. Это важное преимущество перед решениями, в которых экран представляет собой отдельную жёсткую панель, закреплённую на ткани.
Однако возможность стирки сама по себе ещё не означает, что технология полностью готова к массовому производству. Для практического применения необходимо оценить долговечность волокон, устойчивость электронных соединений к многократным стиркам и механическим нагрузкам, а также удобство эксплуатации в разных условиях.
Где пригодятся электронные ткани
Одежда со встроенным сенсорным дисплеем может найти применение в самых разных областях.
Одно из перспективных направлений — медицинские технологии. Электронные волокна и встроенные датчики потенциально позволят выводить сведения о состоянии организма непосредственно на одежду, а также взаимодействовать с устройствами мониторинга здоровья.
Другая возможная сфера применения — управление цифровой техникой. Рукав с сенсорным интерфейсом мог бы стать дополнительным способом взаимодействия со смартфоном или другими подключёнными устройствами, не требующим отдельного экрана.
Подобные решения интересны и для спортивной экипировки, профессиональной одежды и систем дополненной реальности. Гибкие дисплеи можно будет размещать там, где обычные экраны неудобны или слишком хрупки.
Впрочем, пока эти сценарии остаются перспективами дальнейшего развития технологии, а не подтверждёнными возможностями серийных изделий.
Шаг к одежде нового поколения
По словам исследователей, одним из главных препятствий на пути к созданию электронного текстиля была сама геометрия волокна. Обычные электронные схемы разрабатывают для плоских поверхностей, тогда как нить имеет вытянутую цилиндрическую форму. Интегрировать в неё большое количество компонентов и надёжно соединить их значительно сложнее.
Новая архитектура электрических соединений позволила обойти это ограничение и разместить тысячи электронных элементов внутри гибкого материала.
Пока разработка представляет собой экспериментальный прототип с относительно низким разрешением. Тем не менее она демонстрирует принципиально новый подход к созданию носимой электроники: вместо того чтобы прикреплять дисплей к одежде, учёные научились превращать саму ткань в интерфейс для работы с цифровой информацией.
Если технологию удастся сделать достаточно надёжной, доступной и удобной в массовом производстве, привычное разделение между одеждой и электронными устройствами может постепенно исчезнуть.
